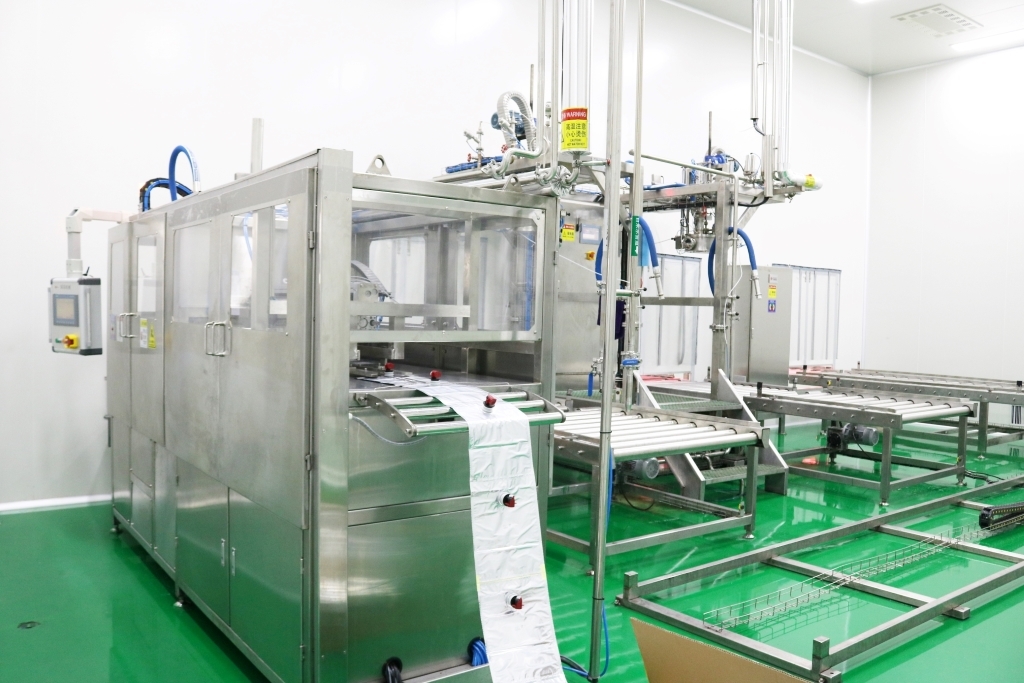

全自动非无菌BIB灌装机可将连续的袋在在自有的洁净室内完成灌装后自动分离并输出，实现自动灌装，提高生产效率、降低劳动强度。

灌装机由非无菌灌装系统、重量计量系统、人机界面与PLC控制系统、滚轮输送系统和操作平台等组成。室温下，把经过杀菌后的产品在灌装室内，利用机械手自动完成开盖、灌装、压盖等动作，达到灌装的目的。

适用范围：

适合灌装水果原汁、浓缩汁、果酱、饮料原浆、糖浆、制药或其它浓缩产品等粘稠性流体行业的充填灌装。广泛应用于果汁、果酱、饮料及调味品等流体食品的包装。

操作流程:

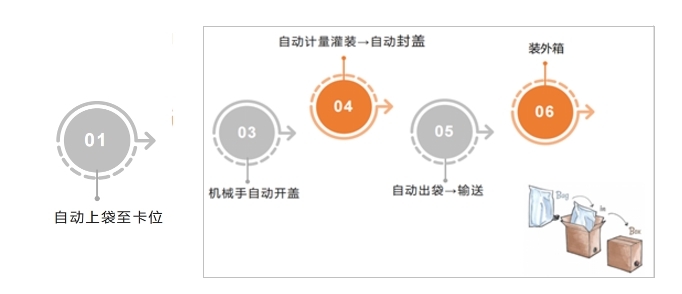

自动送袋→进袋→开盖→开盖检测→灌装→封袋→ 封盖→BIB 袋分割→ 出袋

1、灌装机使用之前，系统进行自动清洗、消毒。整个流程全自动控制，包括CIP清洗以及后续的SIP消毒，两

个处理过程都是通过阀门顺序动作来实现对灌装腔以及管道阀门系统的清洗消毒。在清洗和消毒的过程中，如果有任何报警被触发，则系统定时器自动清零，重新执行清洗消毒程序。从报警解除 之后才重新开始计时。

2、阀口被人工置入灌装头后，系统自动执行开盖、灌装、计量程序。

3、 如果选装全自动上袋系统，在按下START CYCLE开始键后， 设计即开始自动上袋、开盖、灌装、重新上盖、输出、下一个袋子的供袋等系列动作。

产品设计概要：

1、产品以人机界面、PLC组成的控制系统，使得操作方便、直观，具备自检测与保护功能。

2、灌装机为模块式设计，出厂前预组装并经过测试，在客户现 场可即插即用。简约化的设计理念使灌装机简便易用，可适配于样袋、1L-25L袋进行灌装，满足各种不同供应商提供的袋和阀口形式。

3、采用1吋灌装头以及相关灌装附件，可灌装各种流体、粘稠物料、低酸产品以及含有颗粒的产品。

4、三种计量系统可选：称重计量或流量计计量，电磁流量计量或直量计量，配件品牌采用E+H 、艾默生，计量精准、稳定灌装容积误差≤0.25%）。

5、可靠的夹袋口设计，保证设备平稳运行，不伤袋口 。

设备常规配置：

1、一体式304 不锈钢支撑框架，可由 20 英尺的标准集装箱运输，带操作平台

2、304不锈钢灌装头

3、和物料接触部件为304L不锈钢材质

4、CIP&SIP 管路以及产品管路为 304 不锈钢

5、蒸汽处理以及分布系统

6、电柜不锈钢材质。电柜配置 PLC和控制系统、操作面板、电气自动化系统、调制解调器（远程维护使用）

7、E+H电磁流量计计量

选购部件以及设备：

1、质量流量计、直量流量计或者电子秤

2、标签打印机

3、带可移除存储卡的诊断记录仪

技术明细：

1、流量控制由容积式计量或者计重式流量计。针对于均匀的流体、 浓浆、较粘产品的灌装精确度可达到± 0.25%

2、对报警信号进行编号并描述，在显示器上显示。

3、采用全自动上袋的双头灌装机，建议本设备和产能匹配的UHT杀菌机直连使用。

4、本自动罐装机，适用于 3-25L规格的包装袋，自动灌装，可以达到 160-200包/小时(2升)。

5、马达辊道输送带非常易于满袋和空袋的更换输送。

设备特点：

我司全自动非无菌BIB灌装机也可用于3-25L的不同规格容量的袋进行自动灌装（一寸口），可实现一机多用的设备。

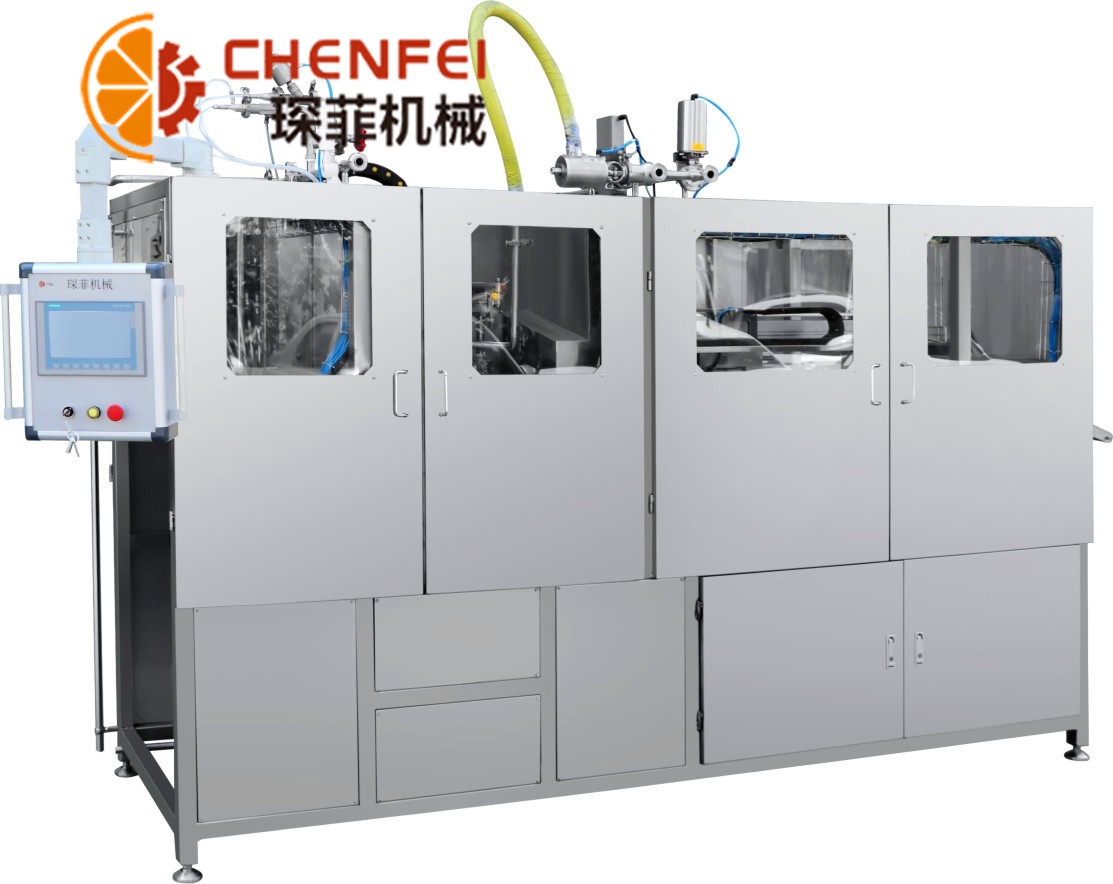

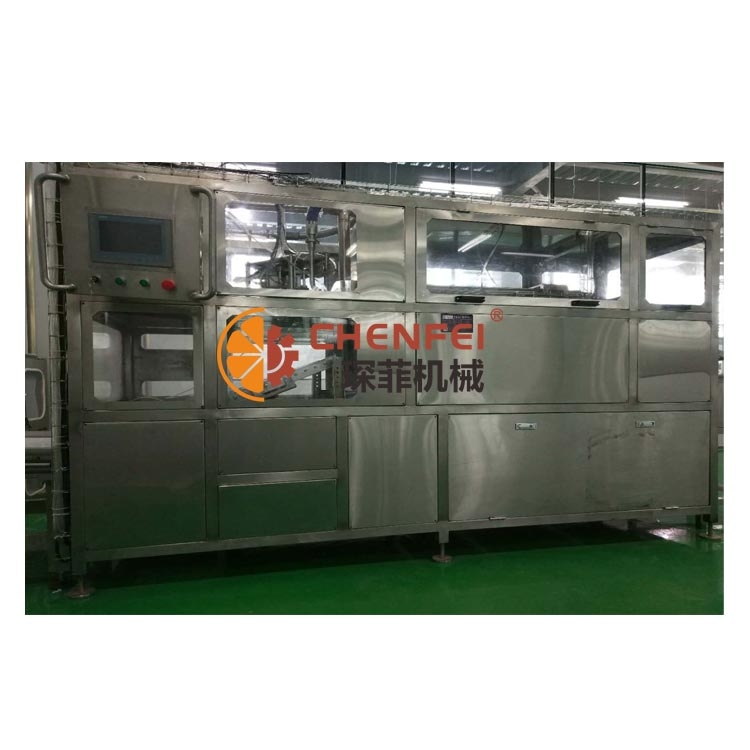

品牌：琛菲

型号：CF93SSW400A

尺寸：L3200*W1250*H1950mm

规格：10L/袋(连袋)

产能：700袋/H

可灌装范围：3~25L

质量流量计品牌：E+H

称重计量精度： ±5‰

灌装的料液要求密度均匀一致

压缩空气压力：＞0.6MPa
